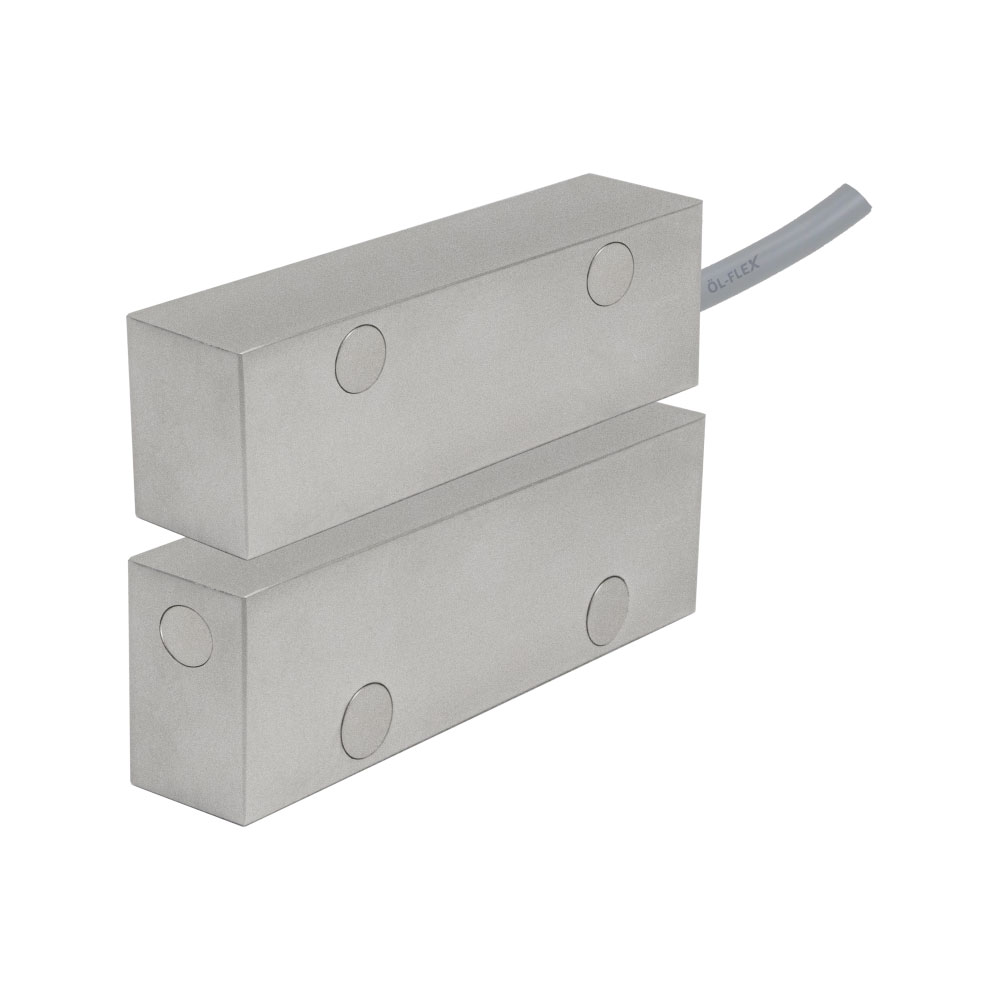

Alarmtech MCX 240 Contacto magnético de superficie Alarmtech serie MCX
Contacto magnético de superficie Alarmtech serie MCX. Adecuado para portones y puertas industriales. Contacto reed Form A (SPST). Gap típico 47/53 mm en madera y 33/37 mm en acero con placa. 48 V DC/AC, 500 mA, 10 W. IP67, IK04. -40 a +70 °C. EN 50131-2-6 Grado 2, VdS B, Ex TÜV
1.126,71€
IVA no incluido
Sin stock
Envío en 24/48 h
Garantía oficial 3 años
Características técnicas
- Contacto magnético de superficie Alarmtech serie MCX
- Tipo de contacto Form A, SPST
- Potencia máxima de corte de 10 W
- Distancia de cierre típica de 47 mm en materiales no magnéticos
- Distancia de apertura típica de 53 mm en materiales no magnéticos
- Distancia de cierre típica de 33 mm en acero con placa de montaje
- Distancia de apertura típica de 37 mm en acero con placa de montaje
- Tensión máxima: 48 V DC / AC
- Corriente máxima: 500 mA DC / pico AC
- Potencia máxima de corte: 10 W
Funcionalidades
- Detección de apertura mediante separación entre contacto e imán
- Aplicación en sistemas de intrusión para protección de aperturas
- Aplicación en puertas industriales y portones
- Uso en ambientes explosivos con protección externa mediante fusible certificado
Instalación
- Instalación recomendada con el contacto en la parte fija y el imán en la parte móvil
- Contacto e imán deben instalarse en paralelo y alineados
- El desalineamiento reduce las distancias de funcionamiento
- No instalar cerca de campos magnéticos fuertes
- No instalar directamente sobre material ferromagnético
- Verificación posterior mediante ohmímetro
Alimentación
- Clase ambiental (EN50130-5:2011): IIIA
- Temperatura de funcionamiento: -40 °C a +70 °C
- Temperatura de funcionamiento (Fatum 3077): -20 °C a +90 °C
- Humedad relativa máxima: 95 % RH
- Grado de protección: IP67
- Resistencia al impacto: IK04
Ambiental
- Clase ambiental (EN50130-5:2011): IIIA
- Temperatura de funcionamiento: -40 °C a +70 °C
- Temperatura de funcionamiento (Fatum 3077): -20 °C a +90 °C
- Humedad relativa máxima: 95 % RH
- Grado de protección: IP67
- Resistencia al impacto: IK04
Características físicas
- Material de la carcasa: Zamak 3 niquelado
- Cable: Ø 5,8 mm, 4 × 0,5 mm²
- Cable (con resistencias): Ø 5,1 mm, 2 × 0,5 mm²
- Dimensiones (parte del contacto): 100 × 20 × 31 mm
- Dimensiones (parte del imán): 100 × 20 × 31 mm
- Peso total (incluidas 2 placas de montaje): 1180 g
- Peso (parte del contacto): 375 g
- Peso (parte del imán): 400 g
Contenido
- Contacto magnético de superficie DEM-2506 (MCX 240)
- Placas de montaje × 2
Certificaciones
- EN 50131-2-6:2008: Grado 2
- VdS: clase B
- TÜV: II 1 G Ex ma IIC T70°C Ga
| Contacto magnético de superficie Alarmtech serie MCX | |
| Tipo de contacto Form A, SPST | |
| Potencia máxima de corte de 10 W | |
| Distancia de cierre típica de 47 mm en materiales no magnéticos | |
| Distancia de apertura típica de 53 mm en materiales no magnéticos | |
| Distancia de cierre típica de 33 mm en acero con placa de montaje | |
| Distancia de apertura típica de 37 mm en acero con placa de montaje | |
| Tensión máxima | 48 V DC / AC |
|---|---|
| Corriente máxima | 500 mA DC / pico AC |
| Potencia máxima de corte | 10 W |
| Detección de apertura mediante separación entre contacto e imán | |
| Aplicación en sistemas de intrusión para protección de aperturas | |
| Aplicación en puertas industriales y portones | |
| Uso en ambientes explosivos con protección externa mediante fusible certificado | |
| Instalación recomendada con el contacto en la parte fija y el imán en la parte móvil | |
| Contacto e imán deben instalarse en paralelo y alineados | |
| El desalineamiento reduce las distancias de funcionamiento | |
| No instalar cerca de campos magnéticos fuertes | |
| No instalar directamente sobre material ferromagnético | |
| Verificación posterior mediante ohmímetro | |
| Clase ambiental (EN50130-5 | 2011): IIIA |
| Temperatura de funcionamiento | -40 °C a +70 °C |
| Temperatura de funcionamiento (Fatum 3077) | -20 °C a +90 °C |
| Humedad relativa máxima | 95 % RH |
| Grado de protección | IP67 |
| Resistencia al impacto | IK04 |
| Clase ambiental (EN50130-5 | 2011): IIIA |
| Temperatura de funcionamiento | -40 °C a +70 °C |
| Temperatura de funcionamiento (Fatum 3077) | -20 °C a +90 °C |
| Humedad relativa máxima | 95 % RH |
| Grado de protección | IP67 |
| Resistencia al impacto | IK04 |
| Material de la carcasa | Zamak 3 niquelado |
| Cable | Ø 5,8 mm, 4 × 0,5 mm² |
| Cable (con resistencias) | Ø 5,1 mm, 2 × 0,5 mm² |
| Dimensiones (parte del contacto) | 100 × 20 × 31 mm |
| Dimensiones (parte del imán) | 100 × 20 × 31 mm |
| Peso total (incluidas 2 placas de montaje) | 1180 g |
| Peso (parte del contacto) | 375 g |
| Peso (parte del imán) | 400 g |
| Contacto magnético de superficie DEM-2506 (MCX 240) | |
| Placas de montaje × 2 | |
| EN 50131-2-6 | 2008: Grado 2 |
| VdS | clase B |
| TÜV | II 1 G Ex ma IIC T70°C Ga |
Documentación técnica
Documentación bajo petición. Contacta con nuestro equipo en [email protected].
