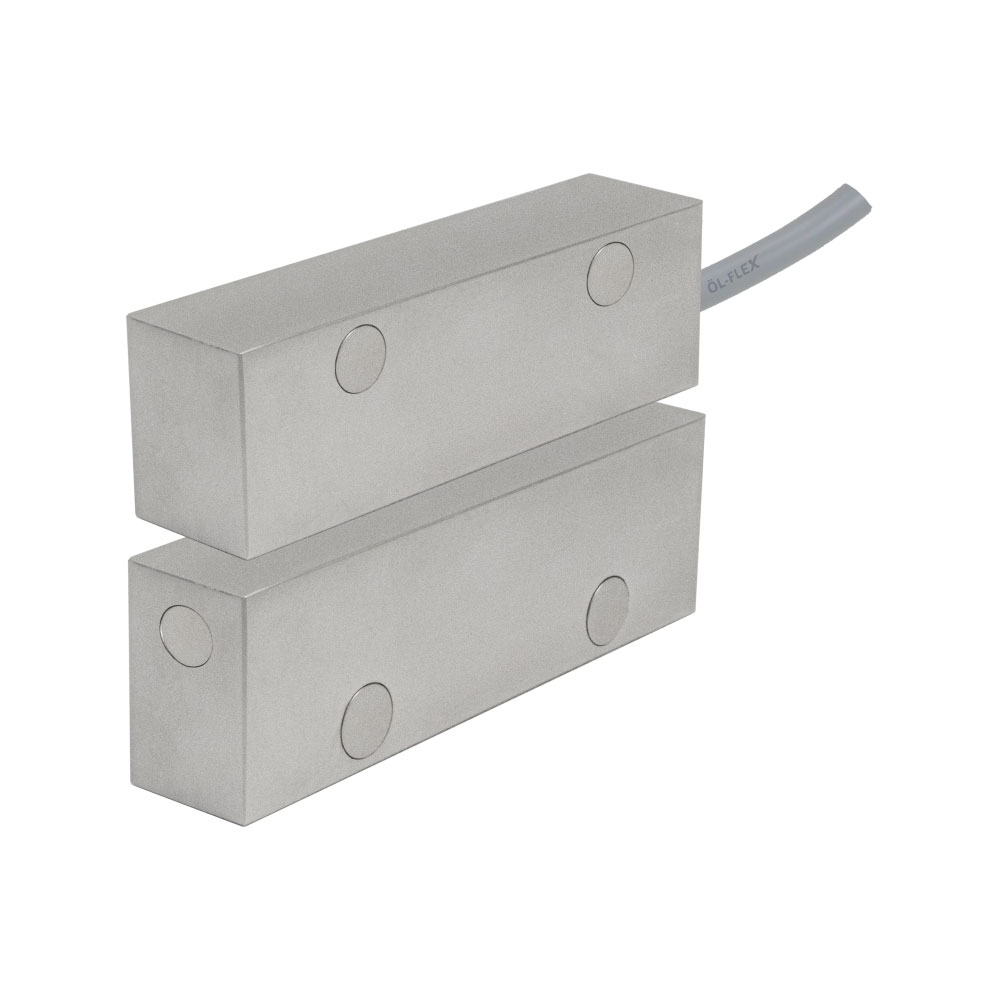

Alarmtech MCX 270 Contacto magnético de superficie Alarmtech MCX 270
Contacto magnético de superficie Alarmtech MCX 270. Adecuado para sistemas de intrusión y control de accesos. Diseñado para puertas industriales y portones en ambientes explosivos. Contacto Form A (SPST) con función antisabotaje por imán externo. Gap típico 39/46 mm en madera y 26/30 mm en acero con placa. 48 V DC/AC, 500 mA, 10 W. IP67, IK04. -40 a +70 °C. EN 50131-2-6 Grado 3, VdS clase C y certificación ATEX TÜV.
1.253,01€
IVA no incluido
Sin stock
Envío en 24/48 h
Garantía oficial 3 años
Características técnicas
- Contacto magnético de superficie Alarmtech serie MCX
- Contacto Form A (SPST)
- Función antisabotaje: reed adicional contra imán externo
- Montaje en superficie
- Superficie de instalación: madera / material no magnético; acero (con placa de montaje)
- Distancia de cierre (gap típica): 39 mm (madera / material no magnético); 26 mm (acero con placa)
- Distancia de apertura (gap típica): 46 mm (madera / material no magnético); 30 mm (acero con placa)
- Tensión máxima: 48 V DC / AC
- Corriente máxima: 500 mA DC / pico AC
- Potencia máxima de corte: 10 W
Funcionalidades
- Detección de apertura mediante separación entre contacto e imán
- Supervisión antisabotaje mediante imán externo
- Aplicación en sistemas de intrusión y control de accesos
- Apto para puertas industriales y portones
Instalación
- Contacto e imán deben instalarse en paralelo y alineados
- El contacto se monta en la parte fija y el imán en la parte móvil
- Uso recomendado de la placa de montaje incluida
- No instalar cerca de campos magnéticos fuertes
- No instalar directamente sobre material ferromagnético
- Uso exclusivo de tornillos no ferromagnéticos
- Verificación final mediante ohmímetro
- En ambientes explosivos requiere caja de fusibles Fatum 3077 (o equivalente) con fusible rápido máximo de 290 mA, instalada fuera de la zona Ex
Ambiental
- Clase ambiental (EN50130-5:2011): IIIA
- Temperatura de funcionamiento: -40 °C a +70 °C
- Temperatura de funcionamiento (Fatum 3077): -20 °C a +90 °C
- Humedad relativa máxima: 95 % RH
- Grado de protección: IP67
- Resistencia al impacto: IK04
Características físicas
- Material de la carcasa: Zamak 3 niquelado
- Cable: Ø 5,8 mm, 4 × 0,5 mm²
- Cable (con resistencias): Ø 5,1 mm, 2 × 0,5 mm²
- Dimensiones (parte del contacto): 100 × 20 × 31 mm
- Dimensiones (parte del imán): 100 × 20 × 31 mm
- Peso total (incluidas 2 placas de montaje): 1180 g
- Peso (parte del contacto): 375 g
- Peso (parte del imán): 400 g
Contenido
- Contacto magnético de superficie DEM-2507 (MCX 270)
- Placas de montaje × 2
Certificaciones
- EN 50131-2-6:2008: Grado 3 (EN-ST-000091)
- VdS: clase C (G 197603)
- TÜV: II 1 G Ex ma IIC T70°C Ga
| Contacto magnético de superficie Alarmtech serie MCX | |
| Contacto Form A (SPST) | |
| Función antisabotaje | reed adicional contra imán externo |
|---|---|
| Montaje en superficie | |
| Superficie de instalación | madera / material no magnético; acero (con placa de montaje) |
| Distancia de cierre (gap típica) | 39 mm (madera / material no magnético); 26 mm (acero con placa) |
| Distancia de apertura (gap típica) | 46 mm (madera / material no magnético); 30 mm (acero con placa) |
| Tensión máxima | 48 V DC / AC |
| Corriente máxima | 500 mA DC / pico AC |
| Potencia máxima de corte | 10 W |
| Detección de apertura mediante separación entre contacto e imán | |
| Supervisión antisabotaje mediante imán externo | |
| Aplicación en sistemas de intrusión y control de accesos | |
| Apto para puertas industriales y portones | |
| Contacto e imán deben instalarse en paralelo y alineados | |
| El contacto se monta en la parte fija y el imán en la parte móvil | |
| Uso recomendado de la placa de montaje incluida | |
| No instalar cerca de campos magnéticos fuertes | |
| No instalar directamente sobre material ferromagnético | |
| Uso exclusivo de tornillos no ferromagnéticos | |
| Verificación final mediante ohmímetro | |
| En ambientes explosivos requiere caja de fusibles Fatum 3077 (o equivalente) con fusible rápido máximo de 290 mA, instalada fuera de la zona Ex | |
| Clase ambiental (EN50130-5 | 2011): IIIA |
| Temperatura de funcionamiento | -40 °C a +70 °C |
| Temperatura de funcionamiento (Fatum 3077) | -20 °C a +90 °C |
| Humedad relativa máxima | 95 % RH |
| Grado de protección | IP67 |
| Resistencia al impacto | IK04 |
| Material de la carcasa | Zamak 3 niquelado |
| Cable | Ø 5,8 mm, 4 × 0,5 mm² |
| Cable (con resistencias) | Ø 5,1 mm, 2 × 0,5 mm² |
| Dimensiones (parte del contacto) | 100 × 20 × 31 mm |
| Dimensiones (parte del imán) | 100 × 20 × 31 mm |
| Peso total (incluidas 2 placas de montaje) | 1180 g |
| Peso (parte del contacto) | 375 g |
| Peso (parte del imán) | 400 g |
| Contacto magnético de superficie DEM-2507 (MCX 270) | |
| Placas de montaje × 2 | |
| EN 50131-2-6 | 2008: Grado 3 (EN-ST-000091) |
| VdS | clase C (G 197603) |
| TÜV | II 1 G Ex ma IIC T70°C Ga |
Documentación técnica
Documentación bajo petición. Contacta con nuestro equipo en [email protected].
