Descripción
Características técnicas
- Sistema solar integrado Dahua de 120 W
- Tensión de salida de 12,8 VDC (10,8–14 VDC)
- Corriente de salida de 5 A
- Consumo ≤ 1 W
- Controlador de carga MPPT
Panel solar
- Tipo monocristalino
- Potencia máxima de 120 Wp
- Eficiencia del 19 %
- Tensión de funcionamiento de 21,85 V
- Corriente de funcionamiento de 2,75 A
Batería
- Compatible con baterías DAHUA-5010 (DH-PFE320-LP1207), no incluidas
- Hasta 4 baterías conectadas
- Tipo LiFePO? (litio hierro fosfato)
- Capacidad nominal de 7,8 Ah (99,84 Wh)
- Tensión nominal de 12,8 VDC
- Corriente de carga estándar de 1,6 A (máx. 8 A)
- Función de calefacción automática (activa a 0 °C y se apaga a 5 °C)
Indicadores y puertos
- Indicadores LED: 1 × SYS, 1 × PV, 4 × BAT
- Puertos de salida: 2 × alimentación (Φ5,5 mm × Φ2,1 mm × 10 mm)
- Puerto RS-485 × 1
- Puerto USB × 1
Protección
- Grado de protección IP66
- Nivel anticorrosión C2
Instalación
- Montaje en poste vertical (Φ120–160 mm)
- Inclinación ajustable: 15°/25°/35°/45°
Condiciones ambientales
- Altitud operativa ≤ 3000 m
- Requiere exposición solar mínima de 3,5 h diarias
- Temperatura de carga: –20 °C ~ +50 °C
- Temperatura de descarga: –20 °C ~ +55 °C
- Humedad de funcionamiento: 10 %–90 % RH
- Temperatura de almacenamiento: –20 °C ~ +45 °C (≤ 3 meses) / –20 °C ~ +20 °C (≤ 12 meses)
- Humedad de almacenamiento: 75 % RH
Características físicas
- Material: aluminio y acero Q235
- Color blanco
- Dimensiones: 920 × 832 × 840,1 mm
- Peso neto: 23,5 kg
Certificaciones
- Certificación CE
Contenido

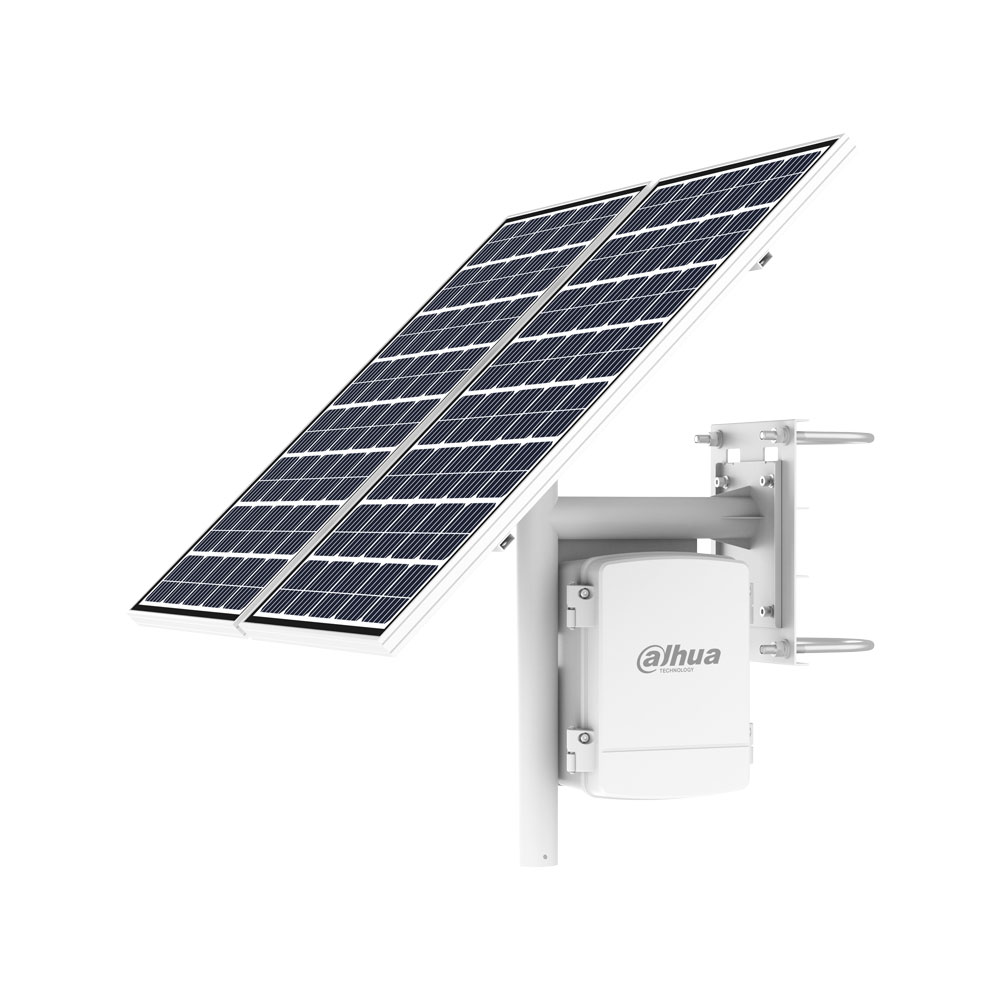

- Sistema solar integrado DAHUA-5008 (DH-PFE220-12CM-M120), sin batería de litio
