Descripción

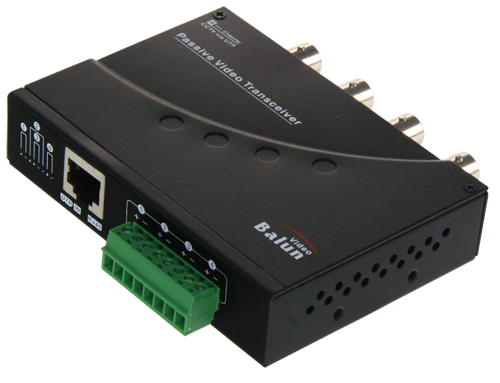

Transceptor pasivo de vídeo por par trenzado de 4 canales, optimizado para vídeo de alta definición HDTVI / HDCVI / AHD / CVBS. Puede funcionar como emisor o como receptor, y permite transmitir la señal de hasta cuatro cámaras de vídeo por un único cable UTP.
El adaptador tiene 4 conectores BNC, para conectar a un videograbador. Incluye 4 baluns individuales BA612P-HAC para conectar a las cámaras.
Por otra parte, dispone de un conector para cable UTP, bien por RJ45 o bien por clemas de 4 contactos +/-, para la conexión del cable por hilos.
La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo es :
- HDTVI 720p – 200 m
- HDTVI 1080p – 300 m
- HDCVI 720p – 400 m
- HDCVI 1080p – 200 m
- AHD 720p – 300 m
- AHD 1080p – 300 m
- AHD 4 Mpx – 300 m
- HDTVI 4 Mpx 100 m
- HDCVI 4 Mpx 200 m
- HDTVI 4K 100 m
- HDCVI 4K 200 m
Posibilidad de montaje en rack 19″.
| Entrada Tx / Salida Rx | 4 conectores BNC hembra para vídeo |
| Salida Tx / Entrada Rx | 1 conector RJ45 o 4 conectores por clema para cable UTP CAT5 |
| Ancho de banda | DC hasta 42 MHz |
| Formato de vídeo | NTSC, PAL, SECAM |
| Impedancia | BNC 75 Ω, UTP 100 Ω |
| Distancia de transmisión | HDTVI 200/200/200/200 m (720p/1080p/4 Mpx/4K), HDCVI 400/200/200/200 m (720p/1080p/4 Mpx/4K) AHD 300/200/200 m (720p/1080p/4 Mpx), CVBS 300 m |
| Alimentación | Pasivo (No requiere) |
| Dimensiones | 25 (Al) x 102 (An) x 90 (Fo) mm |
| Peso | 200 g |
- Balun 4 canales
- Material para instalación
- 4 baluns BA612P-HAC
- Instrucciones
