Descripción

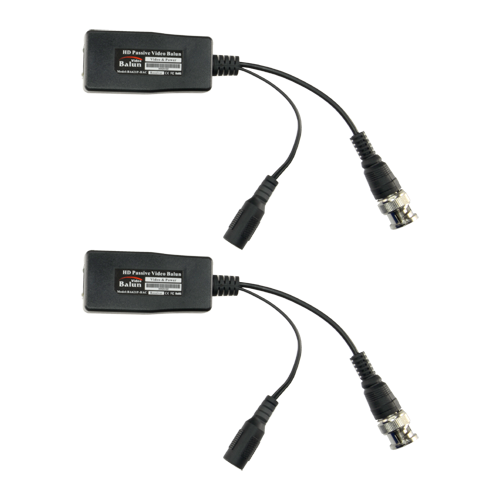

Transceptor pasivo de vídeo y alimentación por par trenzado Safire, 2 unidades para transmisión y recepción, específico para alta definición analógica (HD).
Optimizado para la transmisión de la señal de vídeo y alimentación de 1 cámara de alta definición analógica HDTVI, HDCVI, AHD y CVBS mediante par trenzado. Sistema formado dos baluns, uno de los cuales hace de emisor (splitter) y otro de receptor (injector).
Disponen de conexión BNC (vídeo) y alimentación hembra (emisor) o alimentación macho (receptor) mediante jack, así como un conector RJ45 para el cable UTP que interconecta ambos baluns. De los 4 pares de hilos en el cable UTP usará 1 par para vídeo y 3 pares para alimentación. La señal de datos o audio se transmite a través de la onda portadora de vídeo en las tecnologías analógicas HD, como HDTVI o HDCVI.
La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo depende de la resolución de la señal y de la tecnología de alta definición empleada:
- HDTVI 720p – 200 m
- HDTVI 1080p – 200 m
- HDTVI 4Mpx – 200 m
- HDTVI 4 K – 200 m
- HDCVI 720p – 400 m
- HDCVI 1080p – 250 m
- HDCVI 4Mpx – 200 m
- HDCV 4 K – 200 m
- AHD 720p – 350 m
- AHD 1080p – 200 m
- AHD 4 Mpx – 200 m
Protegido contra sobretensiones y descargas, diseño antiestático con excepcional rechazo de ruido.
| Marca | Safire |
| Número de canales | 1 canal |
| Alimentación | No requiere (Pasivo) |
| Entrada/Salida de vídeo | BNC (macho) |
| Entrada/Salida alimentación | Jack estándar (macho/hembra) |
| Distancia de transmisión | HDTVI 200/200/200/200 m (720p/1080p/4Mpx/4 K), HDCVI 400/250/200/200 m (720p/1080p/4Mpx/4K) AHD 350/200/200 m (720p/1080p/4 Mpx) CVBS 350 m |
| Conector par trenzado | RJ45 |
| Crosstalk | 60 dB |
| Impedancia de entrada | 75 Ohm |
| Impedancia de salida | 100 Ohm |
| Categoría de cable | UTP categoría 5E/6 |
– Pareja de transceptores pasivos HD
