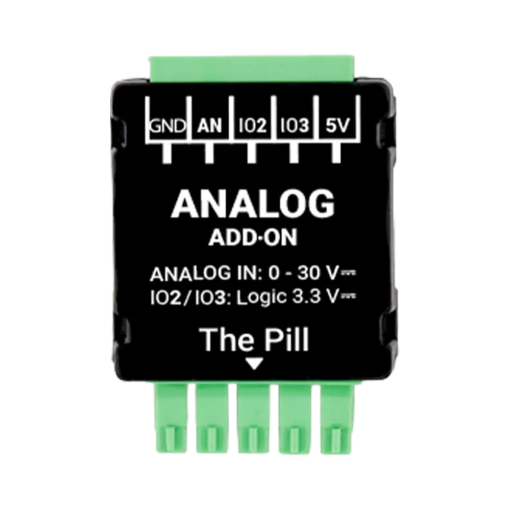

Shelly SH-PILL-SPLITTER-ANALOG-ADDON Shelly Analog 0-30 V Add-on – Monitoreo preciso de voltaje DC hasta 30 V – Entrada analógica
- Shelly Analog 0-30 V Add-on
- Monitoreo preciso de voltaje DC hasta 30 V
- Entrada analógica compatible con 0-5 V / 0-10 V
- Dos puertos digitales configurables de E/S
- Salida de alimentación de 5 V para sensores
- Integración nativa con Shelly Smart Control
El módulo de expansión definitivo para transformar su ecosistema en un centro de medición inteligente de alta precisión. Este accesorio incrementa drásticamente las capacidades de adquisición de datos del controlador principal, permitiendo monitorizar de forma segura niveles de batería, fuentes de alimentación y señales de transductores industriales en tiempo real. Gracias a su diseño optimizado, es la solución perfecta tanto para aficionados a la domótica como para integradores profesionales que buscan automatizar respuestas rápidas basadas en variaciones milimétricas de voltaje, garantizando la estabilidad operativa del entorno.

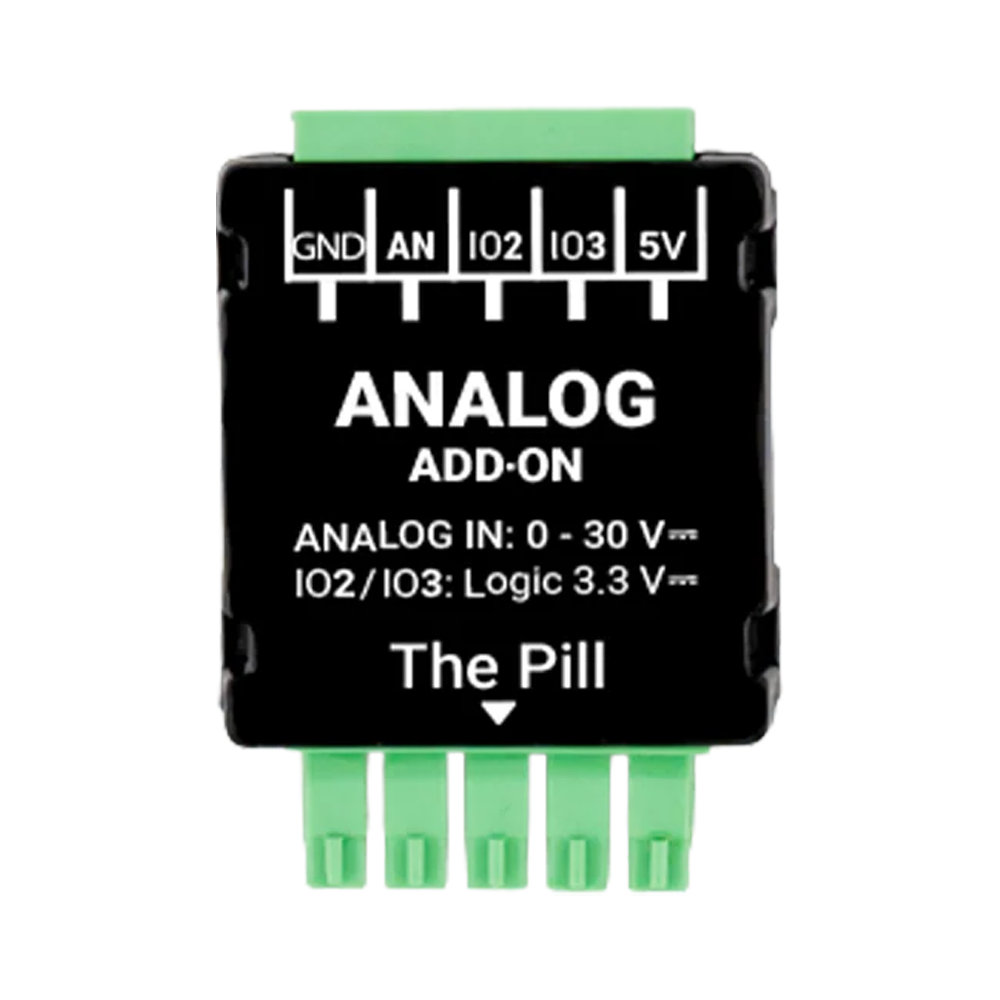

Este dispositivo destaca por su construcción ultracompacta en una robusta carcasa de termoplástico negro que simplifica el conexionado en cuadros o registros con espacio sumamente restringido. Dispone de un terminal analógico de entrada optimizado y dos pines configurables de entrada/salida digital que trabajan a una lógica de 3.3 V. Sus bornas de conexión rápida aseguran una manipulación física cómoda, con una sujeción firme que minimiza las caídas de tensión por vibración, complementada con un puerto de alimentación de 5 V para energizar de forma directa sensores de baja tensión.
- Shelly Analog 0-30 V Add-On
- Rango de lectura de voltímetro de 0 a 30 V DC
- Precisión integrada garantizada de ±(2% + 5d)
- 1 canal de entrada analógica dedicado (AN)
- 2 canales E/S digitales de nivel lógico de 3.3 V
- Puerto de salida de energía integrado de 5 V
- Requiere módulo 5-Terminal Add-on para su uso
- Nivel de protección física para interiores IP20
- 1x Analog 0-30V Add-on
- 1x Manual de instrucciones
| Modelo | SHELLY-ANALOG-0-30V-ADDON-2135 |
| Compatibilidad | Shelly The Pill |
| Uso | Uso principal Conexión de sensores y flasheo serie |
| Formato de señal | Analógico |
| Rango del Voltímetro | (DC) 0 V – 30 V |
| Precisión del Voltímetro | ±(2% + 5d) |
| Entrada Analógica | (AN) 1 canal (0 – 30 V) |
| Entradas/Salidas Digitales (IO2, IO3) | 2 canales configurables (lógica 3.3 V) |
| Disparo de Entrada Digital | Activo en BAJO (Low < 0.83 V, High > 2.48 V) |
| Voltaje Máximo en Entradas Digitales | 3.3 V |
| Voltaje de Conmutación en Salida Máximo | 3.3 V (nivel lógico, hasta 20 mA) |
| Terminales de Alimentación de Salida | 5V, GND |
| Accesorio Requerido | 5-Terminal Add-on (se vende por separado) |
| Color de la Carcasa | Negro |
| Grado de Protección | IP20 |
| Temperatura de Trabajo (Ambiente) | 0 °C a 40 °C (32 °F a 105 °F) |
| Temperatura de Almacenamiento | -20 °C a 40 °C (-5 °F a 105 °F) |
| Humedad de Funcionamiento | 30 % a 70 % RH |
| Altitud Máxima de Operación | 2000 metros (6562 pies) |
| Medidas | 36.5 mm x 26.5 mm x 11.5 mm |
| Peso | 8 g |
| Shelly Analog 0-30 V Add-On | |
| Rango de lectura de voltímetro de 0 a 30 V DC | |
| Precisión integrada garantizada de ±(2% + 5d) | |
| 1 canal de entrada analógica dedicado (AN) | |
| 2 canales E/S digitales de nivel lógico de 3.3 V | |
| Puerto de salida de energía integrado de 5 V | |
| Requiere módulo 5-Terminal Add-on para su uso | |
| Nivel de protección física para interiores IP20 | |
| 1x Analog 0-30V Add-on | |
| 1x Manual de instrucciones |
